1. Prosedur

2. Hardware

3. Rangkaian Simulasi dan Prinsip Kerja

4. Flowchart

5. Video Demo

6. Download File

1. Prosedur [Kembali]

Langkah-langkah percobaan :

Siapkan alat dan bahan yaitu dengan komponen utama dan komponen lainnya seperti Arduino UNO, LCD, LED, Sensor hujan, Sensor DHT11, Sensor LM35, Sensor BMP180, Motor DC, Resistor, L293D Driver
Rangkai sesuai gambar percobaan
Rancang kerja rangkaian sesuai flowchart
Tekan tombol “Play” untuk menjalankan simulasi

2. Hardware [Kembali]

LDR sensor
Arduino Uno
LCD 16x2
LED
Driver Motor L293D
Resistor
Rain Sensor
Sensor DHT11
Motor DC
Sensor BMP180
Sensor LM35

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

Prinsip Kerja:

Pada rangkaian ini, rangkaian bekerja dengan menggunakan komunikasi UART (Universal Asynchronous Receiver Transmitter) yang mana menggunakan pin Tx dan Rx. Master berfungsi mengontrol slave dengan mengirimkan beberapa kondisi dari sensor yang digunakan sebagai inputan, di antaranya sensor DHT11 akan mendeteksi kelembaban, LM35 mendeteksi suhu, BMP180 membaca tekanan bumi, sensor hujan mendeteksi apakah keadaan cuaca sedang hujan atau tidak, lalu sensor LDR mendeteksi apakah keadaan sedang cerah atau gelap.

Kondisi (logika):

Rain Sensor = jika tidak hujan rumah kaca membuka (motor bergerak)
LDR = Cahaya kurang, lampu hidup sebagai pencahayaan buatan (indikatornya menggunakan LED)
Sensor LM35 = Jika suhu tinggi, akan mengaktifkan motor sebagai kipas untuk pendingin greenhouse
DHT11 = jika kelembaban tinggi, membuka ventilasi untuk mengurangi kelembaban (motor DC bergerak)
Sensor BMP180, bertindak sebagai prediksi cuaca dan kondisi lingkungan, pengawasan ventilasi. Jika nanti kondisi memang tidak normal, maka rumah kaca ini akan memproteksi dirinya dengan cara menutup secara keseluruhan, dan menggunakan alternatif lainnya yang tersedia di dalam sistem rumah kaca, seperti misalnya kurangnya cahaya, maka LED akan hidup sebagai indikator pencahayaan.

1. Prediksi Cuaca dan Kondisi Lingkungan

Deskripsi: Perubahan tekanan udara sering kali merupakan indikator perubahan cuaca.
Manfaat: Dengan memantau tekanan udara, Anda dapat memprediksi perubahan cuaca yang akan datang dan mengambil tindakan pencegahan untuk melindungi tanaman.

2. Pengawasan Ventilasi

Deskripsi: Tekanan udara yang tidak normal dapat menunjukkan masalah dengan ventilasi rumah kaca.
Manfaat: Dengan memantau tekanan udara, Anda dapat memastikan bahwa ventilasi berfungsi dengan baik, menghindari kondisi yang bisa merugikan tanaman.

Kondisi normal 2.34 pascal, di bawah ini berarti kondisi tidak normal.

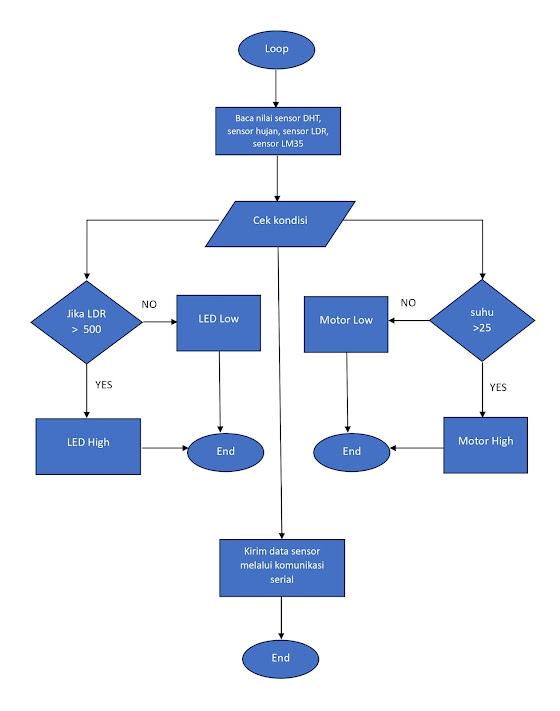

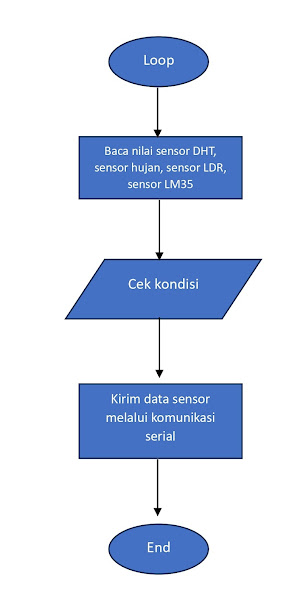

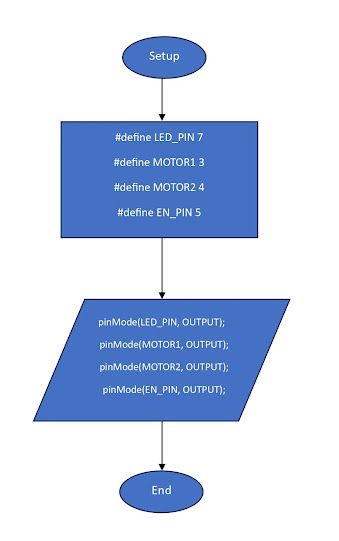

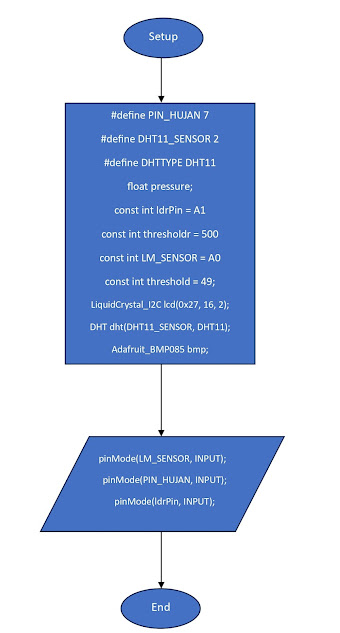

4. Flowchart [Kembali]

Master
